Цилиндрические мотор редукторы MRD

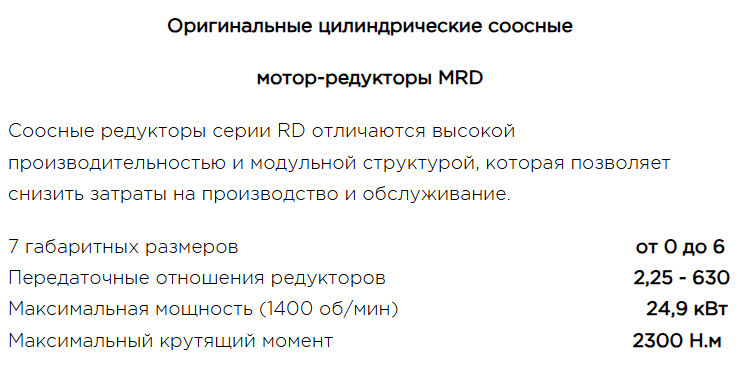

Оригинальные цилиндрические соосные

мотор-редукторы MRD

Соосные редукторы серии RD отличаются высокой производительностью и модульной структурой, которая позволяет снизить затраты на производство и обслуживание.

7 габаритных размеров                                                                     от 0 до 6
Передаточные отношения редукторов                                           2,25 - 630
Максимальная мощность (1400 об/мин)                                           24,9 кВт
Максимальный крутящий момент                                                    2300 Н.м

Каталог VARVEL

Подбор редукторов по мощности

Линейка продукции VARVEL

Инструкция по эксплуатации редукторов

Габаритные размеры MRD 02-03

  Габаритные размеры MRD 12-13

  Габаритные размеры MRD 22-23

  Габаритные размеры MRD 32-33

Габаритные размеры MRD 42-43

  Габаритные размеры MRD 52-53

  Габаритные размеры MRD 62-63



Заказать

Цилиндрические мотор редукторы серии MRD отличаются от аналогичных тем, что в монолитном едином корпусе реализуется как двух-, так и трехступенчатый редуктор. Конструкция корпуса была разработана в соответствии с современными методами проектирования. Трехмерная компьютерная модель с учетом реальных характеристик применяемых материалов была всесторонне исследована с помощью метода конечных элементов. При этом удалось существенно снизить вес корпуса и создать монолитную равнопрочную конструкцию. Мотор редукторы серии MRD производятся в семи типоразмерах. Корпус изготовлен методом литья под давлением из алюминия и имеет интегрированные лапы, а также съемный выходной фланец, что позволяет осуществить монтаж редуктора в любом положении. Двух- или трехступенчатые редукторы реализуют 28 различных передаточных отношений. Редукторы могут комплектоваться стандартными электродвигателями с высотой оси от 56 до 180 мм. Габаритные и присоединительные размеры соответствуют стандартным размерам цилиндрических редукторов SEW Eurodrive. Оптимизация конструкции редуктора позволила существенно увеличить нагрузочную способность изделия. В результате ресурс редуктора, рассчитываемый в соответствие с ISO 6336 / DIN 3990, составляет 15.000 часов, при этом нагрузочная способность сопоставима и даже превышает значения для аналогичных редукторов других производителей.

Преимущество:

Высокая устойчивость к нагрузкам

Низкие эксплуатационные расходы

Модульная конструкция

Высокая надежность и срок службы

Простота монтажа и технического обслуживания

Универсальность применения

Синтетическое масло рассчитано на весь срок службы редуктора.

чертежи, характеристики редукторовсистема обозначениймодификации под заказ

MRD 02 B3 H1 2.5 AU 20 MT 0.75 kW

 MRD 02 B3 H1 5 AU 20 MT 0.75 kW

 MRD 02 B3 H1 10 AU 20 MT 0.75 kW

 MRD 02 B3 H1 16 AU 20 MT 0.37 kW

MRD 02 B3 H1 20 AU 20 MT 0.37 kW

 MRD 02 B3 H1 25 AU 20 MT 0.25 kW 71

 MRD 02 B3 H1 31.5 AU 20 MT 0.12 kW

 MRD 02 B3 H1 40 AU 20 MT 0.12 kW

MRD 02 B3 H1 50 AU 20 MT 0.09 kW

 MRD 03 B3 H1 63 AU 20 MT 0.12 kW

 MRD 03 B3 H1 80 AU 20 MT 0.12 kW

 MRD 03 B3 H1 100 AU 20 MT 0.09 kW

MRD 03 B3 H1 125 AU 20 MT 0.06 kW

 MRD 03 B3 H1 160 AU 20 MT 0.06 kW

 MRD 03 B3 H1 200 AU 20 MT 0.06 kW

 MRD 12 B3 H1 2.5 AU 20 MT 1.5 kW

MRD 12 B3 H1 3.15 AU 20 MT 1.5 kW

MRD 12 B3 H1 5 AU 20 MT 1.5 kW

MRD 12 B3 H1 10 AU 20 MT 1.1 kW

MRD 12 B3 H1 16 AU 20 MT 0.75 kW

MRD 12 B3 H1 20 AU 20 MT 0.75 kW

MRD 12 B3 H1 25 AU 20 MT 0.55 kW

MRD 12 B3 H1 31.5 AU 20 MT 0.37 kW

MRD 12 B3 H1 40 AU 20 MT 0.25 kW

MRD 12 B3 H1 50 AU 20 MT 0.25 kW

MRD 13 B3 H1 63 AU 25 MT 0.18 kW

MRD 13 B3 H1 80 AU 25 MT 0.18 kW

MRD 13 B3 H1 100 AU 25 MT 0.18 kW

MRD 13 B3 H1 125 AU 25 MT 0.12 kW

MRD 13 B3 H1 160 AU 25 MT 0.09 kW

MRD 13 B3 H1 200 AU 25 MT 0.09 kW

MRD 13 B3 H1 250 AU 25 MT 0.06 kW

MRD 13 B3 H1 315 AU 25 MT 0.06 kW

MRD 13 B3 H1 400 AU 25 MT 0.06 kW

MRD 22 B3 H1 2.5 AU 25 MT 4 kW

MRD 22 B3 H1 4 AU 25 MT 4 kW

MRD 22 B3 H1 8 AU 25 MT 3 kW

MRD 22 B3 H1 12.5 AU 25 MT 2.2 kW

MRD 22 B3 H1 20 AU 25 MT 1.5 kW

MRD 22 B3 H1 31.5 AU 25 MT 1.1 kW

MRD 22 B3 H1 40 AU 25 MT 0.55 kW

MRD 22 B3 H1 50 AU 25 MT 0.37 kW

MRD 23 B3 H1 63 AU 30 MT 0.55 kW

MRD 23 B3 H1 80 AU 30 MT 0.37 kW

MRD 23 B3 H1 100 AU 30 MT 0.37 kW

MRD 23 B3 H1 125 AU 30 MT 0.25 kW

MRD 23 B3 H1 160 AU 30 MT 0.18 kW

MRD 23 B3 H1 200 AU 30 MT 0.18 kW

MRD 23 B3 H1 250 AU 30 MT 0.12 kW

MRD 23 B3 H1 315 AU 30 MT 0.12 kW

MRD 32 B3 H1 2.5 AU 30 MT 4 kW

MRD 32 B3 H1 5 AU 30 MT 4 kW

MRD 32 B3 H1 10 AU 30 MT 4 kW

MRD 32 B3 H1 16 AU 30 MT 3 kW

MRD 32 B3 H1 20 AU 30 MT 3 kW

MRD 32 B3 H1 25 AU 30 MT 3 kW

MRD 32 B3 H1 31.5 AU 30 MT 2.2 kW

MRD 32 B3 H1 40 AU 30 MT 1.5 kW

MRD 32 B3 H1 50 AU 30 MT 0.75 kW

MRD 33 B3 H1 63 AU 35 MT 1.1 kW

MRD 33 B3 H1 80 AU 35 MT 0.75 kW

MRD 33 B3 H1 100 AU 35 MT 0.75 kW

MRD 33 B3 H1 125 AU 35 MT 0.55 kW

MRD 33 B3 H1 160 AU 35 MT 0.37 kW

MRD 33 B3 H1 200 AU 35 MT 0.37 kW

MRD 33 B3 H1 250 AU 35 MT 0.25 kW

MRD 33 B3 H1 315 AU 35 MT 0.25 kW

MRD 33 B3 H1 400 AU 35 MT 0.25 kW

MRD 42 B3 H1 3.15 AU 35 MT 9.2 kW

MRD 42 B3 H1 5 AU 35 MT 9.2 kW

MRD 42 B3 H1 8 AU 35 MT 9.2 kW

MRD 42 B3 H1 10 AU 35 MT 9.2 kW

MRD 42 B3 H1 12.5 AU 35 MT 7.5 kW

MRD 42 B3 H1 16 AU 35 MT 7.5 kW

MRD 42 B3 H1 20 AU 35 MT 5.5 kW

MRD 42 B3 H1 25 AU 35 MT 4 kW

MRD 42 B3 H1 31.5 AU 35 MT 3 kW

MRD 42 B3 H1 40 AU 35 MT 1.5 kW

MRD 42 B3 H1 50 AU 35 MT 1.5 kW

MRD 43 B3 H1 63 AU 40 MT 1.5 kW

MRD 43 B3 H1 80 AU 40 MT 1.5 kW

MRD 43 B3 H1 100 AU 40 MT 1.1 kW

MRD 43 B3 H1 125 AU 40 MT 0.75 kW

MRD 43 B3 H1 160 AU 40 MT 0.75 kW

MRD 43 B3 H1 200 AU 40 MT 0.55 kW

MRD 43 B3 H1 250 AU 40 MT 0.55

MRD 43 B3 H1 315 AU 40 MT 0.55 kW

MRD 52 B3 H1 2.5 AU 40 MT 22 kW

MRD 52 B3 H1 5 AU 40 MT 22 kW

MRD 52 B3 H1 8 AU 40 MT 22 kW

MRD 52 B3 H1 12.5 AU 40 MT 15 kW

MRD 52 B3 H1 16 AU 40 MT 11 kW

MRD 52 B3 H1 20 AU 40 MT 9.2 kW

MRD 52 B3 H1 25 AU 40 MT 7.5 kW

MRD 52 B3 H1 31.5 AU 40 MT 4 kW

MRD 52 B3 H1 40 AU 40 MT 4 kW

MRD 52 B3 H1 50 AU 40 MT 3 kW

MRD 53 B3 H1 63 AU 50 MT 3 kW

MRD 53 B3 H1 80 AU 50 MT 3 kW

MRD 53 B3 H1 100 AU 50 MT 2.2 kW

MRD 53 B3 H1 125 AU 50 MT 1.5 kW

MRD 53 B3 H1 160 AU 50 MT 1.5 kW

MRD 53 B3 H1 200 AU 50 MT 1.1 kW

MRD 53 B3 H1 250 AU 50 MT 0.75 kW

MRD 53 B3 H1 315 AU 50 MT 0.55 kW

MRD 53 B3 H1 400 AU 50 MT 0.55 kW

MRD 62 B3 H1 2.5 AU 50 MT 22 kW

MRD 62 B3 H1 5 AU 50 MT 22 kW

MRD 62 B3 H1 10 AU 50 MT 22 kW

MRD 62 B3 H1 16 AU 50 MT 18.5 kW

MRD 62 B3 H1 20 AU 50 MT 15 kW

MRD 62 B3 H1 25 AU 50 MT 9.2 kW

MRD 62 B3 H1 31.5 AU 50 MT 9.2 kW

MRD 62 B3 H1 40 AU 50 MT 7.5 kW

MRD 62 B3 H1 50 AU 50 MT 5.5 kW

MRD 63 B3 H1 63 AU 60 MT 5.5 kW

MRD 63 B3 H1 80 AU 60 MT 4 kW

MRD 63 B3 H1 100 AU 60 MT 4 kW

MRD 63 B3 H1 125 AU 60 MT 3 kW

MRD 63 B3 H1 160 AU 60 MT 2.2 kW

MRD 63 B3 H1 200 AU 60 MT 1.5 kW

MRD 63 B3 H1 250 AU 60 MT 1.5 kW

MRD 63 B3 H1 315 AU 60 MT 1.1 kW

MRD 63 B3 H1 400 AU 60 MT 1.1 kW



MRD 63 B3 H1 448 AU 60 MT 0.75 kW

MRD 63 B3 H1 560 AU 60 MT 0.75 kW



MRD 43/B5 H 315 IEC80 – B14 AU35 DFU200 (T-40+40) //0,18/4-11/090/063/IM2181-IP54/F/230/380/50/У3/S1-Т/10/АC/230/400-К2

MRD – Тип редуктора (FRD – без электродвигателя, MRD – с электродвигателем).

43 – Габарит и число ступеней.

B5 – Исполнение корпуса (B5 - фланцевый,   B3 – лапный).

 H – Положение в пространстве (H – горизонтальное, V – вертикальное).

315 – Номинальное передаточное число.

IEC80 – Обозначение входного типоразмера.

B14 – Тип фланца под электродвигатель (B14 – малый, B5 – большой).

AU35 – Обозначение выходного вала (AU35 – выступающий цилиндрический 35мм).

DFU200 – Обозначение выходного фланца, если есть (DFU200 – фланец 200мм).

(T-40+40) – рабочий температурный диапазон (стандартный диапазон -20С+40С не указывается).

0,18 – мощность электродвигателя в кВт.

4 – количество полюсов.

11 – диаметр вала электродвигателя в мм.

090 – наружный диаметр фланца электродвигателя в мм.

063 – высота от лап до оси (только для лапного исполнения, для фланцевого

исполнения ставится 000).

IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479)

IP:55 – исполнение по степени защиты.

F - класс изоляции

230/400/50 – напряжение (В) и частота (Гц) питания электродвигателя

У3 - климатическое исполнение

S1 - режим работы

Т- тормоз

10 - тормозной момент в Нм

АС - тип питания тормоза (переменное)

230/400 – напряжение (В) питания электротормоза

К2 – положение клеммной коробки.



  • Уплотнительные манжеты из силикона или витона для экстремально низких или высоких температур, а также для пищевой промышленности
  • Анодированный корпус для химической и морской промышленности
  • Специализированные смазочные материалы для экстремально низких или высоких температур, а также для пищевой промышленности
  • Специальное окрашивания для химической, морской и пищевой промышленности.
  • Версия ATEX для использования в потенциально взрывоопасных средах



Для Моторов Nema и Серводвигатели

  • Фланцы и муфты для сервоприводов
  • Выходные отверстия в дюймах
  • Фланцы стандарта NEMA
